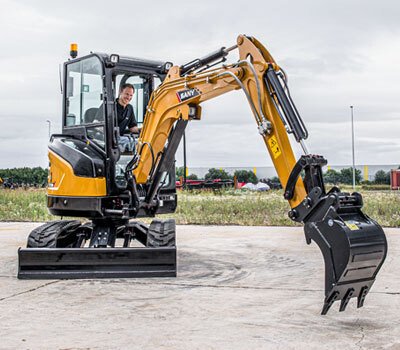

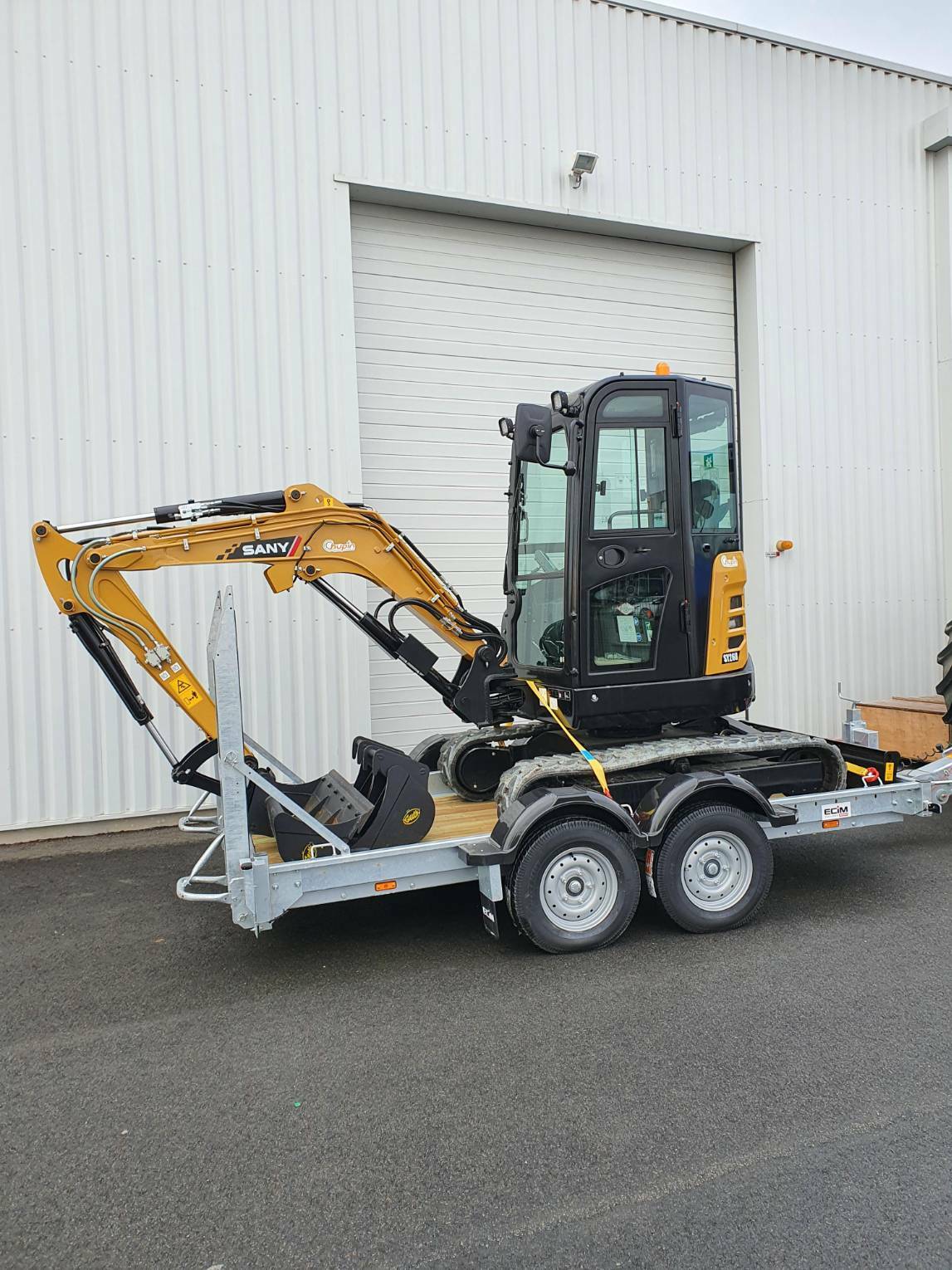

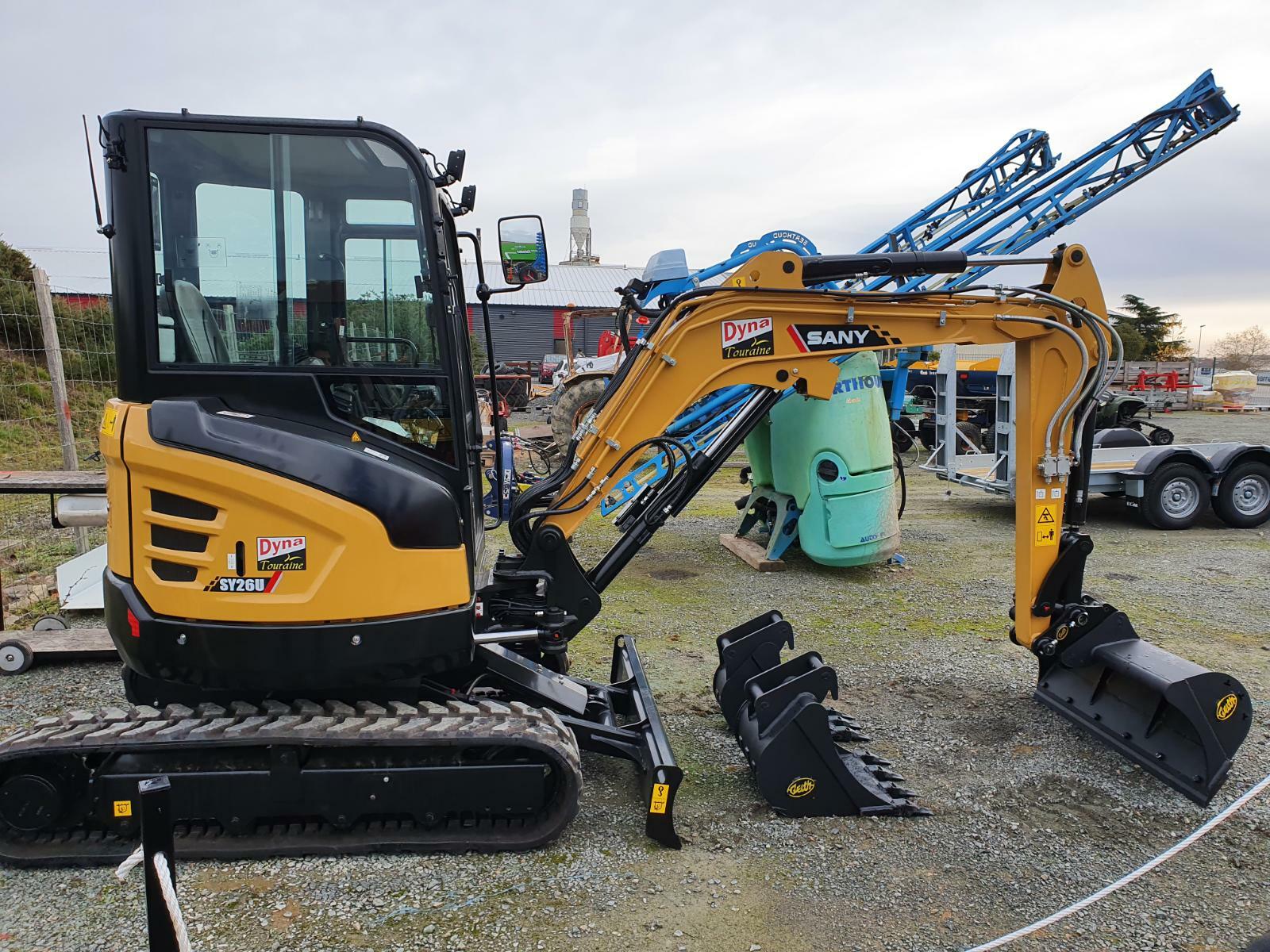

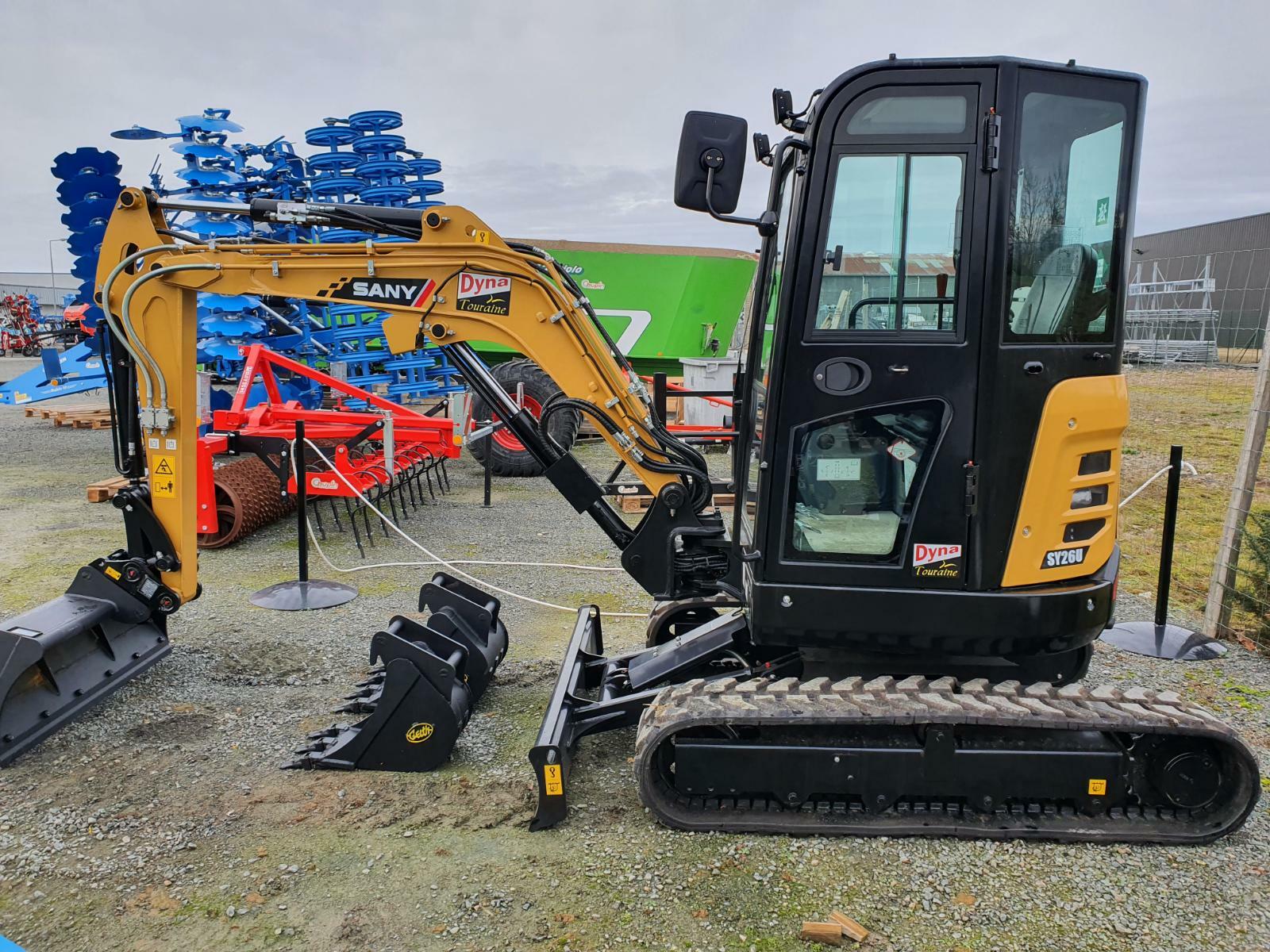

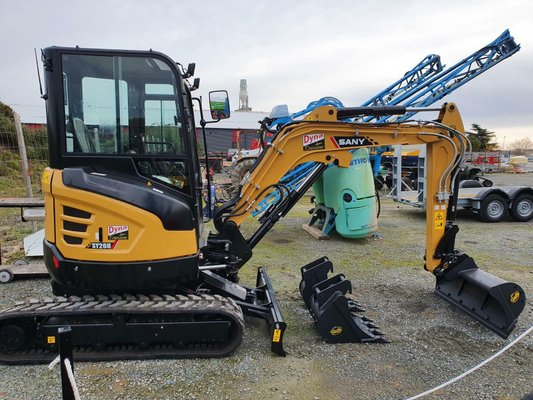

SY26 Cabine

Autres informations

MOTEUR
Modèle Yanmar 3TNV80F
Type Moteur Diesel 4 temps refroidi par eau, avec injection à chambre de turbulence
Puissance nominale 14,6 kW/2 400 tr/min
Couple max. 64,7 Nm/1 800 tr/min
Cylindrée 1 267 l
Batterie 1 × 12 V/55 Ah
SYSTÈME HYDRAULIQUE
Pompe principale 1 pompe à pistons axiaux réglable
Débit d’huile maximal 1 x 72 l/min
Système de déplacement 2 moteurs à pistons axiaux réglables
Mécanisme d’orientation 1 moteur à pistons axiaux réglable
TARAGES DES SOUPAPES DE DÉCHARGE
Circuit du bras 245 bars
Circuit d’orientation 196 bars
Circuit de déplacement 245 bars
Circuit pilote 35 bars
QUANTITÉS DE REMPLISSAGE
Réservoir de carburant 34 l
Liquide de refroidissement du moteur 4,1 l
Huile moteur 3,4 l
Système de déplacement (de chaque côté)0,6 l
Système hydraulique 45 l
Réservoir d’huile hydraulique 30 l
PUISSANCE
Vitesse d’orientation 10 tr/min
Vitesse de déplacement max. Rapide 4,5 km/h; lente 2,4 km/h
Force de traction max. 20 kN
Pente max. 25 %
Force d’excavation du godet ISO 27,4 kN
Force d’excavation du godet SAE : PCSA 24,2 kN
Force d’excavation du balancier ISO 14,39 kN
Force d’excavation du balancier SAE : PCSA 13,83 kN
CHÂSSIS INFÉRIEUR ET SUPÉRIEUR
Système d‘orientation Moteur à pistons axiaux avec
engrenage planétaire à bain d’huile et couronne à simple rangée.
Frein d’arrêt de mécanisme d’orientation à ressort, à desserrage hydraulique.
Châssis de roulement Châssis inférieur surdimensionné et renforcé, châssis du système de déplacement soudé de conception modulaire avec matériau spécifique.
Châssis latéral soudé sur le châssis du système de déplacement.
